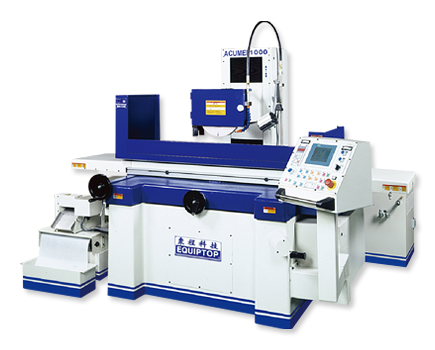

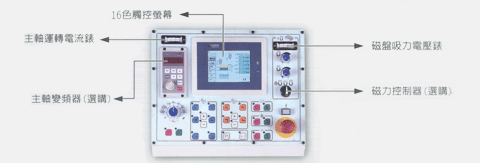

控制面板：
|
|
|
|
|
|
|
|||
機能規格：
|
機型 |
ACUMEN 1200 |
|
|
工作台面積 |
406x1220mm |
|
|
最大研磨長度 |
縱向 |
1220mm |
|
最大研磨寬度 |
橫向 |
410mm |
|
主軸中心線至工作台面積最大距離 |
Standard Column:630mm,Optional High Columen:720mm |
|
|
標準磁力夾頭尺寸 |
400x1200mm |
|
|
工作台縱向移動 |
最大行程(油壓) |
1280mm |
|
最大行程(手動) |
1300mm |
|
|
可調速度 |
60HZ,0.2-36m/min,50HZ,0.2-32m/min |
|
|
鞍座橫向移動 |
每次自動進給量 |
1-25mm |
|
連續進速度 |
60-320mm/min |
|
|
最大自動行程 |
430mm |
|
|
最大手動行程 |
460mm |
|
|
每一轉 |
5mm(0.2") |
|
|
每一刻度 |
0.02mm(0.001") |
|
|
輪頭垂直進給 |
自動進刀 |
粗磨0.001-0.05mm微磨(0.0001-0.009") |
|
電子手輪一個刻度的距離 |
0.001mmx1, 0.001mmx10, 0.001mmx100 |
|
|
自動快速位移 |
150mm/min |
|
|
最小設定值 |
0.001mm/min |
|
|
主軸馬達 |
轉速 |
60HZ,1750 R.P.M.; / 50HZ,1450 R.P.M. |
|
馬力 |
標準:5HP, 選配:7.5, 10HP |
|
|
標準砂輪 |
外徑 |
355mm |
|
寬度 |
50mm |
|
|
孔內直徑 |
127mm |
|
|
油壓驅動 |
馬力 |
3.0HP |
|
前後驅動 |
馬力 |
500W/DCV |
|
快速昇降驅動 |
馬力 |
1000W/DCV |
|
佔地空間 |
總空間需求 |
4200x2200x2050mm |
|
重量 |
淨重 |
4140KGS |
|
毛重 |
4700KGS |
|
|
總額定馬力(約) |
|
9HP, 11.5HP, 14HP |
|
材積 |
長 x 寬 x 高 |
3400x2290x2220mm |
註：
本公司隨時進行研究改善工作，因此保有隨時更改設計規格尺寸及機械研究之權利，本目錄僅供參考。
機型特性：
|
1.Y 軸採用 C 級滾珠導螺桿，伺服馬達傳動，搭三菱 PLC 電腦數值控制及程專屬平面研磨、 單溝研磨、機械座標、工作座標，機械各控制輸出輸入點，等菜單供使用。 2.床台式砂自動平行修整補償系統，工作台左邊定位修整砂輪。 3.Z 軸採光學尺迴授式面板設定位置，並配合三段研磨下刀 ( 粗磨、精磨、微磨 ) 設不同之前後進給數值。 4.主軸頭採用水冷式循環冷卻，確保精度穩定。 5.三軸全自動平磨 NC 電腦數值控制， Y 軸伺服系統， 16 色觸控螢幕及主軸運轉電流表與磁盤吸力電壓表。 6.Y 軸設定最小設定值為 0.0001mm。 7.Z 軸前後向最小顯示值為 0.001mm。 最小設定值為 0.1mm。 8.可搭配選購上平行式自動補償修整器或成型式鑽石輪自動補償修整器。 9.人性化的人機觸控螢幕。 |
