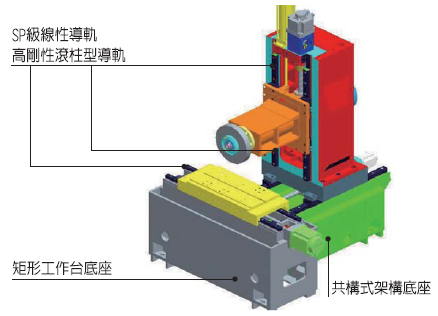

Y軸伺服直結傳動機構，採用超精密的SP級線性滑軌(另可選購高鋼性滾柱型滑軌)。

Z軸採用最可靠直結傳動機構，搭配移動靈敏表現特性佳，超精密的SP級線性滑軌(另可選購高剛性滾性型滑軌)。

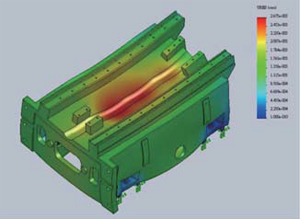

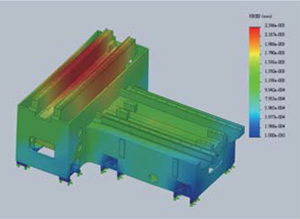

底座位移分析

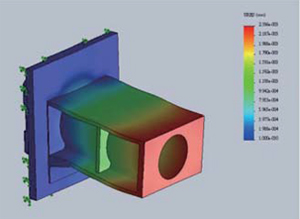

主軸座位移分析

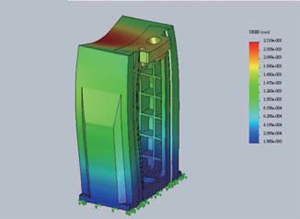

動柱位移分析

項目

機型

ESG-1224CNC

工作台尺寸

300*600

最大研磨長度

縱向

650

最大研磨長度

橫向

330

主軸中心線

至工作台面最大距離

630

標準磁力夾頭尺寸

300*600

工作台

縱向移動

最大行程

650

最大手動行程

700

工作台無段變速

60Hz, 5~25 m/min; 50Hz, 5~20 m/min

鞍座前後移動

每次自動進給量

1~25

每次自動連續進給量

20~230 mm/min

最大自動行程

310

最大手動行程

340

每一刻度

X1/X10/X100/0.001

輪頭垂直進給

每次自動進給量

0.001~0.05

寸進量

X1/x10/x100/0.001

快速昇降速度(約)

150

慢速昇降速度(約)

6

轉速

50/60Hz, 1450/1750 R.P.M.

馬力(HP)

60Hz, 5~25 m/min; 50Hz, 5~20 m/min

標準砂輪

外徑

355

轉速

50

孔內直徑

127

驅動

伺服馬力(Kw)

左右1/前後1.5/快速昇降1.8

佔地空間

總空間需求

3100*3300*2900

重量

淨重/毛重(Kgs)

3600/3850

總額定馬力(約)

馬力(HP)

16

封箱材積

mm

2050*2300*2150

單位mm

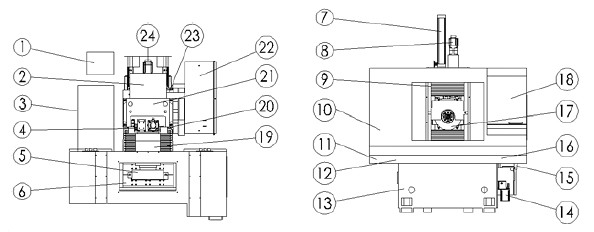

1.油冷機

9.升降伸縮遮布

17.砂輪

2.主軸馬達防護罩

10.外罩遮水防護板金

18.操作面板

3.油水分離機

11.遮水防護板金抜撐架

19.主軸座

4.升降上極限開關

12.工作台左極限開關

20.動柱前極限開關

5.砂輪護蓋

13.機器底座

21.立柱

6.工作台

14.給油器

22.電氣箱

7.配重缸

15.左右伺服馬達

23.動柱後極限開關

8.升降伺服馬達

16.工作台右極限開關

24.前後伺服馬達
